反无人机无线电主动防御系统建设

2022-10-21

一、项目需求

无人机技术的发展和非法滥用,对机场、监所、部队、核电站等重要目标带来了安全隐患和威胁,如小型无人机的黑飞滥用,非法侵入及恐怖袭击等。无人机属于“低小慢”目标的一类,一般具有低空、超低空飞行,飞行速度小,不容易被侦测等特点,给目标探测带来极大挑战,针对重大场所的无人机防控的需求迫切,建设一套包含无线电侦测、雷达探测及无人机拦截系统、无人机管控平台为一体的无人机防御系统具有极大的意义。


二、系统概述

无人机防御系统,由无线电侦测系统和雷达探测系统、拦截系统组成。打造一个半径3公里的预警圈,半径1.5公里的处置圈。

通过对飞行状态下的无人机、无人机遥控器等进行快速的侦测发现、识别,远距离切断无人机与遥控者之间的联系,对无人机进行迫降或者返航功能的管控,保障低空空域或禁空区域的安全。


三、前端产品介绍

无人机察打一体机功能参数:

1无源侦测:只接收不发射任何电磁信号,不对其他通信造成干扰。,;

2实现无人值守:开无人机防御策略,可制定侦测拦截的月计划、周计划、日计划等防御策略,具备无人值守、全自动侦测拦截。

3超前预警:在指定管制区内,无人机遥控器开机就可提前侦测与识别,在无人机起飞前就能提前采取手动或自动拦截,使无人机无法起飞。

4自带数据存储功能;

5型号识别: 可识别同型号同一机型无人机,识别无人机型号及唯一电子指纹

6多台侦测功能:在指定管制区内,能同时侦测多台无人机。

7具备可拓展性,当新的无人机侦测频段加入时,可进行升级;

8连续工作能力:可全天时24小时工作;

9防护等级:IP65;

10侦察频段支持:2.4G/5.8G

11IP/TCP组网:设备支持多台组网,支持多个用户登入。

12侦察空域:360°全空域

13动态范围:70dB

14能适应的通信调制方式:FM、2FSK、4FSK、BPSK、QPSK、OFDM。

15工作温度:-40℃~+70℃。

16工作模式:全频域扫描侦察模式:全景扫描,信道扫描。

17供电方式:AC220V±20V

18  侦测距离≥2km,拦截距离≥2km

无人机雷达探测系统:

工作频段:Ku频段

探测距离:≥5Km(典型城市环境,RCS:0.01m2)

盲区:≤200m

角度覆盖范围:方位:0~360°;俯仰:0~30°(更新率:6s)

测速范围:1m/s~50m/s

扫描方式:方位:机械扫描,俯仰:相扫

距离精度:距离≤10m

角度:方位:≤0.5°,俯仰:≤0.5°

多目标处理能力:≥200批(个)

目标更新率:不大于6s(可配置)

天线扫描速度:30°/s ~ 120°/s

工作电压:24V~32V/220V

接口:网口

工作温度范围:-40℃~+55℃

防护等级:≥IP66

四、无人机管控管理平台

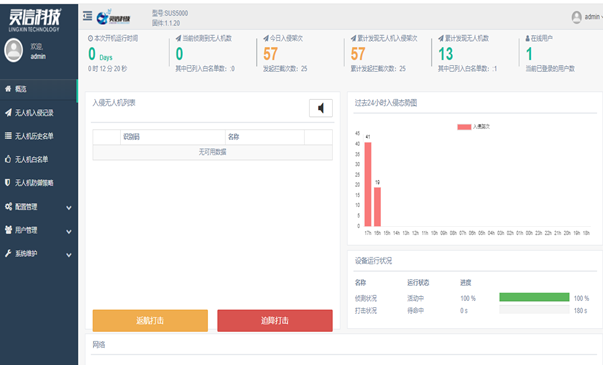

无人机禁飞区管制平台主要功能包括大数据分析概览、无人机入侵记录、无人机历史名单、无人机白名单、无人机防御策略、配置管理、用户管理、系统维护等功能模块。详细功能介绍如下:

图片关键词


五、项目实施方案

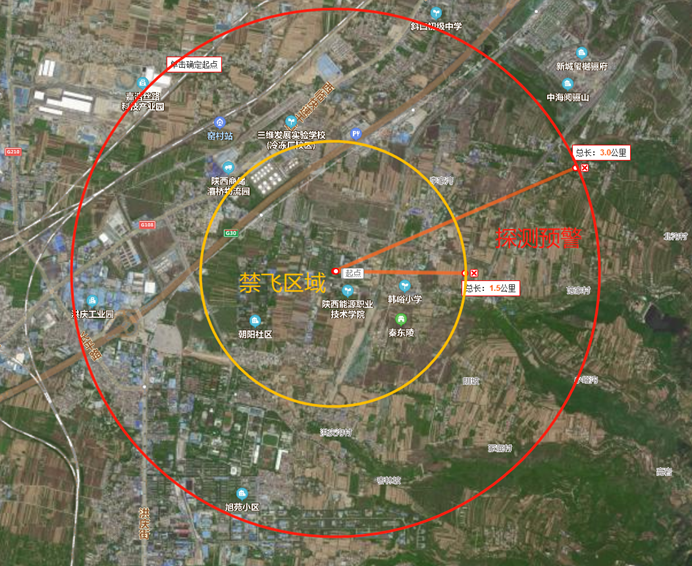

本期在X研究院XX楼顶上方部署一套无人机禁飞区管制系统,解决西安研究院的低空安全防御。在研究院上空形成侦测半径3km、拦截半径1.5km的360度无死角的立体无人机防御带,如下图所示:

图片关键词

平面部署图
