案例分享

江西省某看守所信号侦测+手机信号屏蔽案例

2022-09-22

项目名称

江西省某看守所手机信号屏蔽器侦测屏蔽工程

项目地址

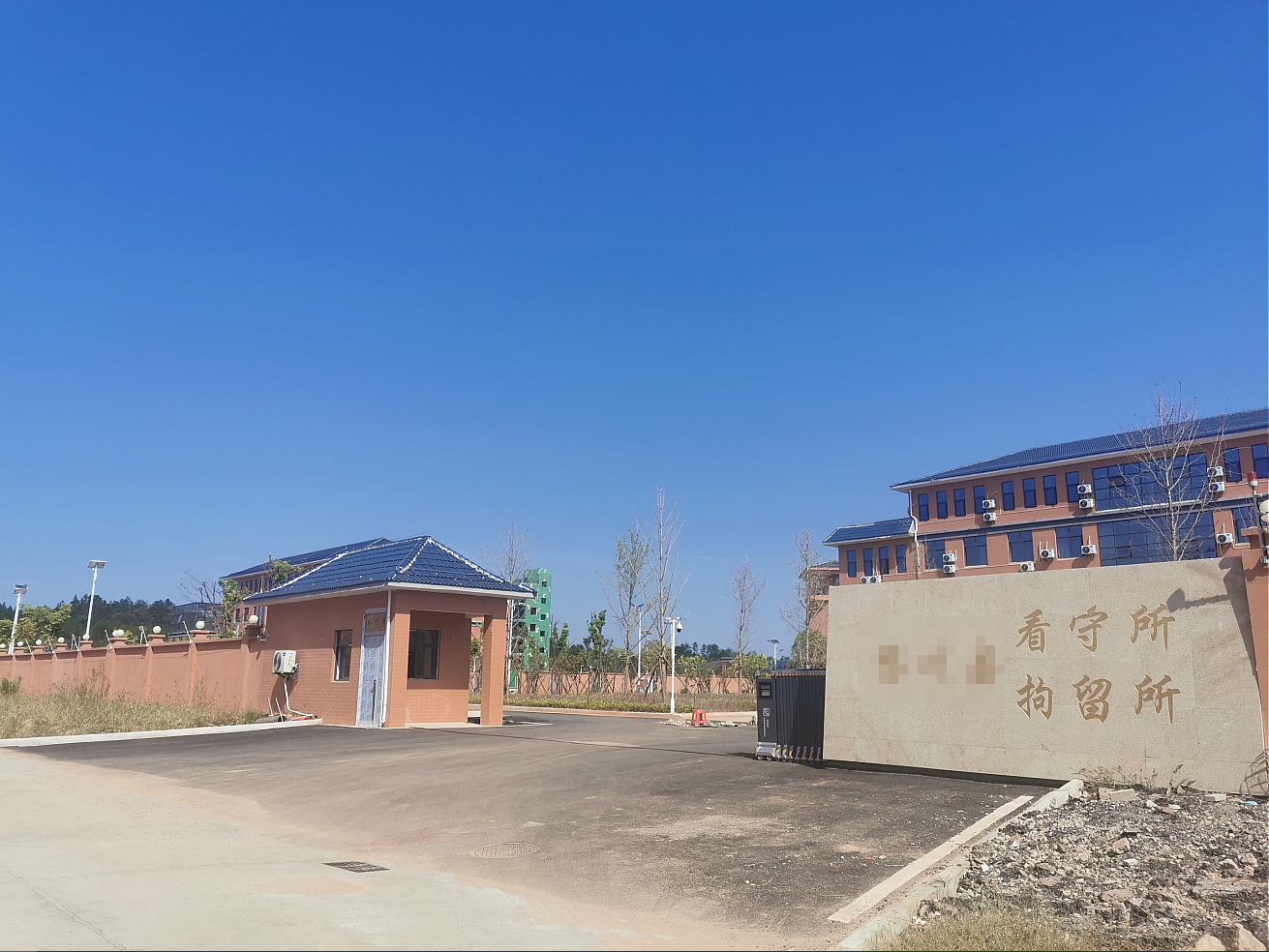

  江西省某看守所

所需要解决的问题

移动联通电信2G 3 G4G 信号的侦测与屏蔽

项目的说明

看守所附近无基站主要是屏蔽看守所区域的手机信号这次的屏蔽工程搭配了侦测器为防止有犯人藏匿手机违禁使用手机侦测与屏蔽是配合使用的若侦测系统发现有人违禁使用手机启动报警后系统会联动屏蔽系统先进行屏蔽

所用的产品

SEI0635高性能手机信号屏蔽器

高速无线信号侦测器DSI2703

整套侦测+屏蔽后台管理系统

信号屏蔽工作原理

在一定的频率范围内,手机和基站通过无线电波联接起来,以一定的波特率和调制方式完成数据和声音的传输。屏蔽器在工作过程中以一定的速度从前向信道的低端频率向高端扫描。该扫描速度可以在手机接收报文信号中形成乱码干扰,手机不能检测出从基站发出的正常数据,使手机不能与基站建立联接,达到屏蔽手机信号的目的,手机表现为搜索网络、无信号、无服务系统等现象。

产品参数

SEI0635高性能手机信号屏蔽器技术参数

屏蔽制式

CDMA、GSM、DCS、TD-SCDMA、WCDMA、TD-LTE、LTE-FDD、WIFI2.4(可选)

屏蔽频段:

WIFI+LTE2.3:  2300-2483.5MHz

GSM:  930-960MHz

DCS+LTE:  1805-1920MHz

LTE2.6:2555-2655MHz

CDMA:870-880MHz                      WCDMA+TDSCDMA+LTE:2010-2170MHz

屏蔽功率:

40±1.5dBm (10w)

带内平坦度:

±2dB

散热方式:

主动散热

控制方式:

软件控制/红外遥控

告警方式:

软件告警/设备面板故障指示

功率范围:

0-9 共10阶

工作温度:

-20℃~+50℃

电  源:

AC220V


产品特点

1、支持2G、3G、4G手机信号以及Wi-Fi、蓝牙信号屏蔽;

2、大功率输出;

3、红外遥控器输出功率控制;

4、超大功率散热器并结合主动散热模式,满足365×24稳定运行;

5、支持RS485通讯,可远程控制设备参数、监控设备运行状态;

6、屏蔽频段远程控制。


高速无线信号侦测器DSI2703 技术参数

支持频段:

30-2700MHz

支持频段类型:

CDMA/GSM/DCS/WCDMA/TD-SCDMA/TD-LTE/LTE-FDD/ISM及非标频点

处理方式:

并行频谱分析式

告警指示:

液晶/LED/管理平台

并行侦测通道数:

二通道

通讯接口:

RS-485/RJ45

从机控制方式:

RS485/RS232/继电器

最大输入功率:

+15dBm

侦测灵敏度:

-85dBm

信号频率识别精度:

±320Hz

信号强度识别精度:

0.5dB

特有技术:

全数字频谱分析、高速并行处理、侦测频段自定义

供电电压:

AC220V

功耗:

2W

工作温度:

-20℃~+55

天线接口:

SMA

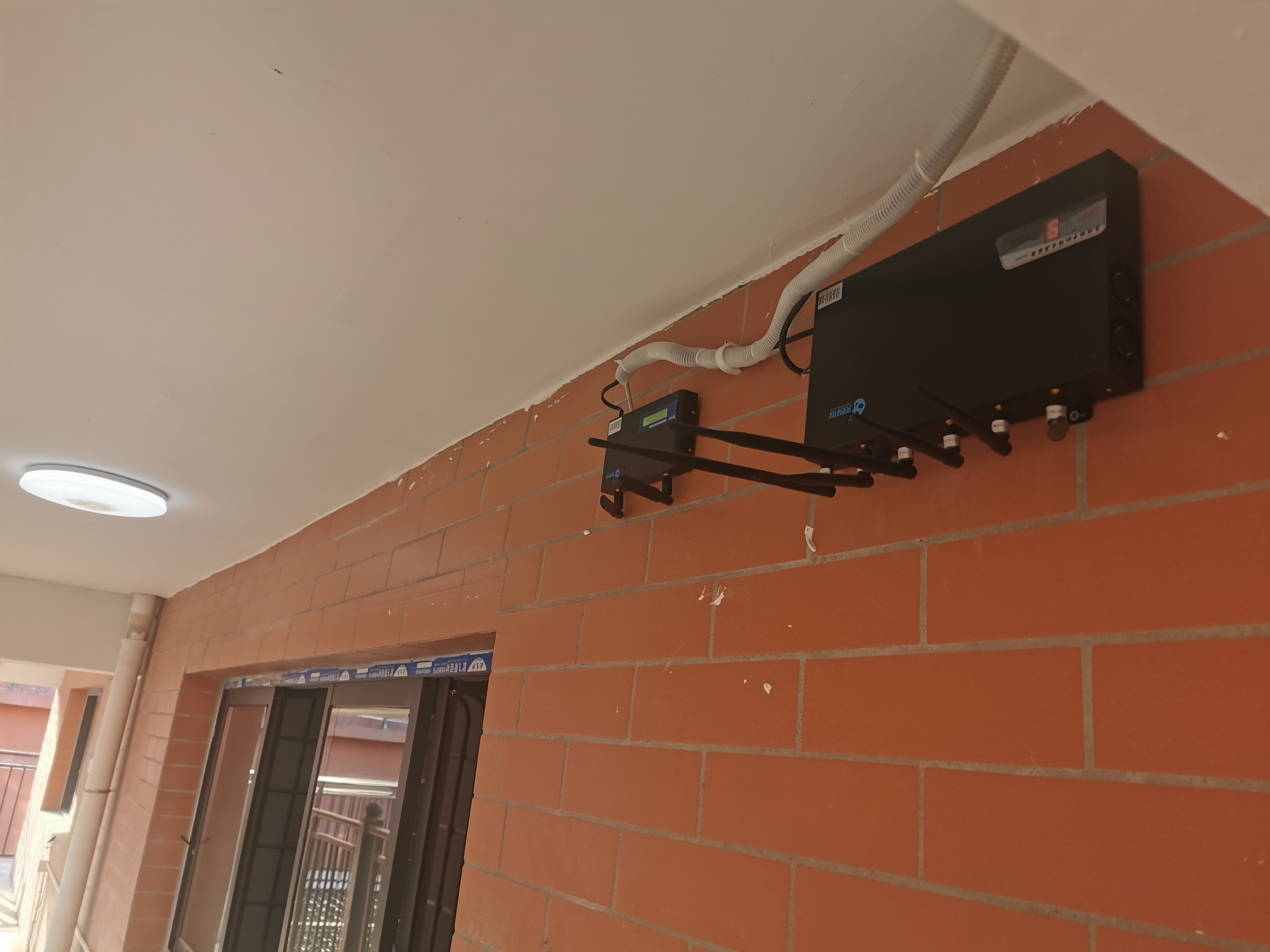

现场安装图

图片关键词图片关键词

总结

经过多日施工及调试,我司与于江西省某看守所达成的整套侦测+手机信号屏蔽器项目已施工完毕,并于近日通过验收,现场演示中,信号侦测与手机信号屏蔽器各项指标正常,达到项目预期的信号侦测及全屏蔽效果。此次合作的顺利展开,令该监狱的安防能力得以提升,使监狱区域内能够完全侦测且屏蔽掉各类频段的手机信号以及各类无线信号,防止未经许可的通信,以达到信息安全、保密目的。
